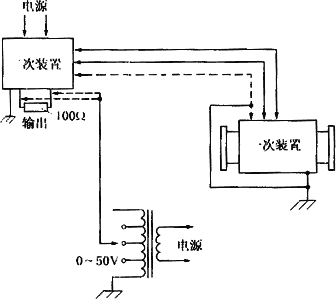

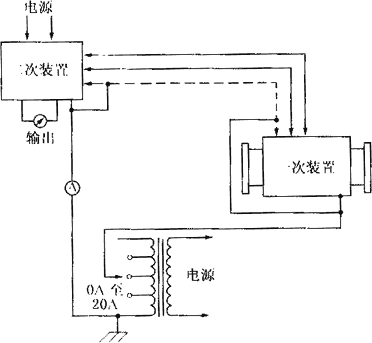

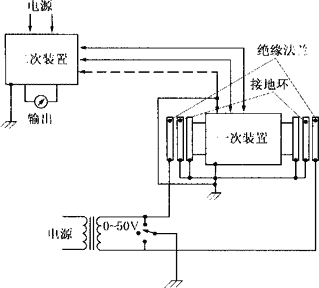

电磁流量计地与输出端子之间主电源频率电压、一次装置与二次装置接地连接交流电流、频率串联干扰、杂散电流的影响试验 a)主电源频率共模电压影响试验（电压施加在一次装置与二次装置接地之间） b）中线与一次装置接地之间主电源频率电压影响试验（如可实现，电压施加在接地与主电源之间） 5.3.2.2.3地与输出端子之间交流电压的影响（图14） 图14 在地与输出端子之间主电源频率电压影响试验 应在地与输出端子之间施加与主电源频率相同的0～50V（有效值）可调电位差或由制造厂规定的最大电压。应进行干扰电压与主电源电压同相和正交两个系列的试验。误差应以相对于电压的输出量程的百分数表示。 注：如果二次装置不是电隔离的，应征求制造厂意见。 5.3.2.2.4一次装置与二次装置之间接地连线上电流的影响（图15） 图15一次装置与二次装置之间接地连线上交流电流的影响试验 在这情况下，试验过程同5.3.2.2.1所描述的相似，只是用0～20A的可调电流代替干扰电压。误差应以相对于安培电流的输出量程百分数表示。 5.3.2.2.5串模干扰的影响（图16） 图16 主电源频率串模干扰影响试验 本试验只适用于直流脉冲电磁流量计或工作频率不同于主电源频率的流量计。鉴于流量计在某种程度上抑制与主电源频率相同的串模干扰，所以可做附加试验，以测量与主电源频率相同的串模信号的影响。有几种方法可以实现这些试验，其中大部分是利用变压器在两电极之间产生与主电源频率相同的小交流信号。误差应以相对于毫伏干扰电压的输出量程百分数表示。 5.3.2.2.6接地影响 这些试验仅适用于输入和输出信号都对地绝缘的二次装置。 试验应是在每个输入和输出端子依次接地时，测量范围下限值及量程的稳态变化。 应记下任何瞬时的变化。 应注意消除任何由于试验信号源接地引起的影响。 5.3.3环境温度 如实际可行，对那些一次装置和二次装置是一体的流量计，试验应整体做。对每个温度点的设置，温度稳定时间最少为4h。试验的温度范围由流量计系统设想的工作条件来决定。 远传的二次装置应按照GB/T17614.1进行如下试验： 应在制造厂规定的最高和最低工作温度上测量输出信号的变化量。如最高和最低温度值包含在下列工作温度范围内，则应测量下列每一个环境温度点的输出信号变化： ＋20℃，＋40℃，＋55℃，0℃，－10℃，－25℃，＋20℃。 应按给出的次序一步步地变化温度，流量计不能作任何调整。第二个温度循环同第一个循环一样，流量计也不能作调整。 每个温度点允差为±2℃。允许有足够的时间使流量计的所有部分的温度都达到稳定。影响应以相对环境温度变化的输出量程百分数表示。 注：以上的温度即是环境空气温度。过程流体应是公称参比温度。 5.3.4湿度（仅对二次装置） 此系列试验基于GB/T2423.3描述的程序。 在环境条件下放置24h后立即测量上、下行程信号每隔约20％量程时的误差。应表示出在环境条件下最初测得的误差变化。 5.3.5机械振动 GB/T2423.10描述了常用的程序。然而，应认识到这些试验是很昂贵的，对于大口径流量计而言，实现它甚至是不可能的。试验结束后，校准时的任何变化应作说明。 5.3.6机械冲击（仅对二次装置） 本试验应根据GB2423.5进行。 6 其他影响量影响的评定试验 如果有来自周围铁磁性物质或磁场源影响的可能，应征得制造厂同意做合适的试验。试验结果应作说明。 6.2输出负载阻抗 本试验应在最大试验流量下测量负载阻抗从制造厂规定的最小值改变到最大值所引起的输出变化。输出的变化应以输出量程的百分数表示。 6.3长期漂移 电磁流量计的测量管应充满环境温度下的水。测量前，建议搅拌水，以保证水的均质。在仔细调整后，应切断电磁流量计电源24h。然后应接通电源，在预热适当时间后，用输出量程的百分数记录和表示零点读数的任何变化。在以后的四个星期内，应每周检查零点，并记录任何变化。 6.4液体内的杂散电流 电磁流量计内流体中的杂散电流可能对流量计的输出有影响。利用图17所示的系统可以在液体内感应出电流。试验应做两个系列，即干扰电压分别与主电源电压同相及正交。误差用量程百分数每安培表示。 图17 液体内杂散电流的影响试验 6.5射频干扰 射频干扰对输出的影响试验应由制造厂与用户之间协商决定。 附录A（提示的附录）参考文献（略）
|
||||||||
 |
 |
|
