4.1蒸汽热量的计量

4.1.1蒸汽质量计量与热量计量

质量计量方法对供方来说也并不总是合算的，因为供方对用户承诺的蒸汽品质指标不可能恰到好处。为了确保承诺的指标，供方总是要留有裕度，此裕度对供方来说就意味着利润的流失。

改用热量计量后，计量结果即包含了蒸汽的数量，也包含了蒸汽的品质，上述的几种不合理的现象全被消除，因而体现了计量的公平和公正。

4.1.2蒸汽热量的计量方法

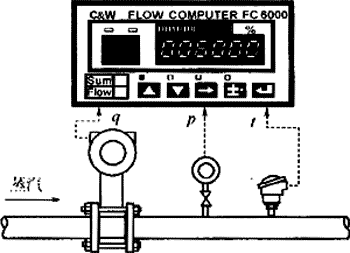

图4.1冷凝水不返回的蒸汽热量计量

q 椓髁啃藕牛?/FONT>p椦沽π藕牛?/FONT>t椢露刃藕?/P>

（4.1）

h=f(p,t)

式中 棗热流量，kj/h；

qm棗质量流量，kg/h；

h棗蒸汽的比焓，kj/kg ；

p棗蒸汽压力，MPa；

t棗蒸汽温度，℃。

热量表(或流量演算器、计算机等)按照测量得到的蒸汽压力、温度，查存储在仪表内的蒸汽表格（国际公式委员会蒸汽性质表见本书附录C）,得到蒸汽密度和比焓，进而计算qm和。

该计量方法也可以来对蒸汽发生器输出热量进行计量。

由于该计量方法以t=0℃时的水的焓为参考点，用户难免提出异议，因为动力厂原料水(冷水)所含的热量也视同蒸汽中所含热量作价卖出，似有不合理之处。若冬季水温以10℃计，夏季水温以25℃计，低压蒸汽比焓以2.8MJ/kg计，则冷水中的热量与蒸汽中总热量之比在冬季约为1.4％，在夏季约为3.6％。解决这一问题的合理方法是供用双方协商一个双方都能接受的协议参考点，对表计计量结果进行适当处理，作为结算热量。

（2）蒸汽净热量计量 蒸汽净热量计量适用于冷凝水全额返回的用户，其系统如图4.2所示。其表达式为

(4.2)

式中 hs棗蒸汽比焓，kj/kg；

hw棗冷凝水比焓，kj/kg。

为了简化起见,冷凝水温度假设与热交换器上游测量到的压力所对应的饱和蒸汽温度相等。Hw与p的关系见本书附录C。

这一方法既适用于过热蒸汽，又适用于饱和蒸汽。

（3）热量差计量方法 热量差计量方法也适用于冷凝水全部返回的用户，其系统如图4.3所示。其测量原理是饱和蒸汽提供的热量扣除冷凝水总残存的热量，即为热交换器从蒸汽抽取的热量。其表达式为

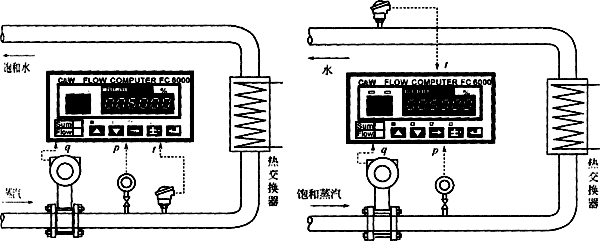

图4.2 蒸汽净热量计量系统 图4.3热量差计量方法系统

式中 hs棗饱和蒸汽比焓，kj/kg；

hw棗冷凝水比焓，kj/kg。

这一方法仅适用于饱和蒸汽是因为目前商品化的定型的流量（热量）显示表通常只有三个模拟输入通道，如果用于过热蒸汽，就必须增加一个输入通道用于过热蒸汽温度信号的输入。实现的方法可用计算机，也可向仪表制造厂特殊定购。
