6.2.2  流量测量系统的现场校验(续1)

还要说明一点,这里所说的槽、罐等容器可能已作量值传递,并取得“容积计量检定证书”,可具有明确的精确度;但若这些计量容器不符合规程规定的要求,未能作法定检定,就不能作为流量仪表高一级的标准容器,或容器精确度不够(如作标准容器用的水池精确度低),因此不能称作校验,更谈不上校准或检定,只能称“比对”或“验证”。即使图6.14所示的标准容器是已经取得检定证书的精确度很高的标准容器,由于现场使用的切换机构和计时系统不够完善,难以获得较高的系统精确度,所以这样的操作只能称得上“比对”或“验证”。

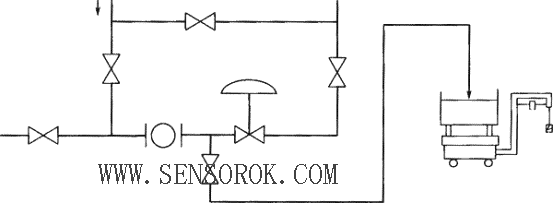

③用称量法进行校验。用称量法对被校表进行现场校验,其管路连接如图6.15所示。

                        图6.15  称量法现场校验管路连接

计算标准装置测得的体积值并进一步计算被校表误差。

                                            (6.17)

式中

         C=                        (6.18)





式中  V——经换算修正得到标准装置测得的体积值,m3

      Vs——标准装置测得的未经修正的体积值,m3

      M——称量液体所加的标准砝码示值(M=M2-M1),kg;

      C——空气浮力修正系数(纯数);

      ——工作液体的密度,kg/m3

      * ——标准砝码的材料密度,kg/m3

      * ——空气密度,kg/m3

      Ct1——工作液体温度修正系数(纯数);

      Cp1——工作液体压力修正系数(纯数);

      ——工作液体膨胀系数,℃-1

       F1——工作液体压缩系数,Pa-1

        tm,ts——分别为流量计处和称重容器内的工作液体的温度,℃;

        pm——流量计处表压,Pa。

  当标准秤不用砝码时,式(6.18)变为

          C=1+

称量法在现场校验中比容积法用得多,原因是标准秤比标准容器容易得到,灵活性也更大。

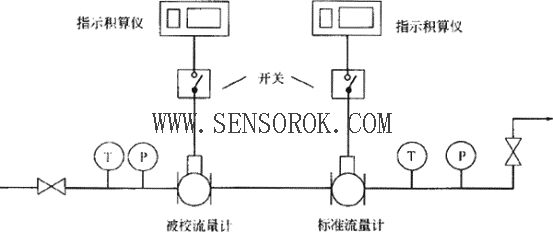

④ 用标准表法进行校验。上面所述的容积法和测量法只能用液体进行校验,而标准表法既适用于液体又适用于气体。用标准表法进行现场校验,流程如图6.16所示。

                        图6.16  标准表法现场校验管路连接

标准表的选择灵活性很大,主要取决于交工单位和验收单位的资源情况,在不得已的情况下,有时也使用精确度达不到规程要求的流量计作标准表。对于液体,选精确度优于0.2级涡轮流量计是适宜的;对于气体,流量不大时选用煤气表,流量较大时,选用临界流流量计。连接管道时,下面各点应注意。

a.       保证前后直管段。

b.       保证管道中充满被测流体。因此,当被测流体为液体时,常将管道末端向上翻高,如图6.16所示。

c.       计算标准流量计测得的体积值,并进一步计算被校表误差。当被测流体为液体时,

                              (6.19)

式中    V——标准流量计测得的修正过的体积值,m3

        Vs——标准流量计测得的未经修正的体积值,m3

        Ct1、Cp1——分别为标准流量计处流体受温度和压力影响的修正系数;

        ——分别为工作液体的体积膨胀系数(℃-1)和液体压缩系数(Pa-1);

        tm、ts——分别为被校流量计和标准流量计处的温度℃;

        pm、ps——分别为被校流量计和标准流量计处的表压力,Pa。
