7.3.4主要功能(续2)

采用这种方法也可用若干段折线完成修正。即0~qmax之间分成若干段(常为9~15段)作为横坐标,再由qi计算相应的修正系数 ,作为纵坐标组成折线,对瞬时流量进行修正时,只需由未经修正的流量值,查表和线性内插就可获得。

多段折线的修正方法不仅适用于差压式流量计 ,也适用于涡街流量计等通过实标法获得流量系数的仪表[3],即以实际数据为基础计算各标定点的修正系数,制成折线表输入仪表。

(3)可膨胀性系数修正功能  这一功能是专门配用于节流差压式流量仪表。

 差压式流量计测量可压缩流体时,流体流过节流后压力降低,并出现流束膨胀。这一现象使得q正比于 的关系产生偏差。可膨胀系数 就是补偿这一偏差。一副节流装置的 并非常数,它取决于差压、静压和等熵指数。

在演算器中,常用较简单的式(7.30)[2]计算不同相对时的 ,再计算 的修正系数

                                 (7.30)

式中   ——使用状态下的可膨胀系数;

       ——差压,Pa;

       ——使用状态下节流件前流体静压力,Pa(绝对值);

       * ——等熵指数。

                                           (7.31)

式中    ——未经任何补偿的流量;

        ——满量程流量;

        ——差压上限,Pa。

                                                        (7.32)

 式中    ——修正系数;

         * ——设计状态可膨胀性系数。

    这样,演算器利用两个输入变量 ,5个置入数据 就可方便地计算

(4)蒸汽热量计算功能   演算器与蒸汽流量计配用时,仪表可按使用者指定显示热量。热量演算是以蒸汽质量流量 、蒸汽压力 、蒸汽温度 为自变量的,即

                                                        (7.33)

                                                    (7.34)

式中     ——质量流量,kg/h;

          ——热流量,kj/h;

          ——使用状态下蒸汽比焓(由仪表根据 查国际蒸汽热焓表得到),kj/kg。

(5)天然气超压缩因子计算      天然气的性质与一般气体有很大差别,其中压缩因子最为明显,计算天然气的超压缩因子是件繁琐的事。仪表由有关自变量在线自动求取超压缩因子,也只有引进了计算机技术才可能实现。

按照第8号AGA报告或SY/T  6143-1996标准规定,天然气的超压缩因子是下列自变量的函数。

a.       流体温度tf;

b.       流体压力pf;

c.       天然气真实相对密度Gr;

d.       天然气中二氧化碳的摩尔分数Mc;

e.       天然气中氮气的摩尔分数Mn。

流量演算器根据在线测量到的流体温度、流体压力以及菜单中人工设置的Gr、Mc、Mn等参数,采用计算和查表相结合的方法得到超压缩因子。每个计算周期对超压缩因子计算一次。

(6)循环显示功能   按一下仪表面板上的有关按键,仪表就能显示流体温度、流体压力、瞬时流量、累积流量等示值。但是有些测量对象,操作人员想经常观察两个或两个以上变量的读数,较多的是流体压力和瞬时流量。循环显示功能就能满足这一要求。

循环显示功能能按操作者预先指定的切换时间间隔循环显示累积流量、瞬时流量、流体压力、流体温度,也可指定为定点显示。

(7)经补偿后的流量信号再发送功能    这一功能的用途是将经补偿后的瞬时流量信号以模拟信号的方式送到调节器、记录仪或DCS等后续仪表或装置。因此,再发送信号的更新周期就成为关键参数。一般来说,更新周期为0.5s时,对流量调节系统的调节品质和记录品质均无严重影响。

经补偿后的流量满度值(4~20mA信号制为20mA所对应的流量值;0~10mA信号制为10mA所对应的流量值)有时要求与流量测量上限值不相同,因此在菜单中可以根据需要填入合适的再发送流量满度值。

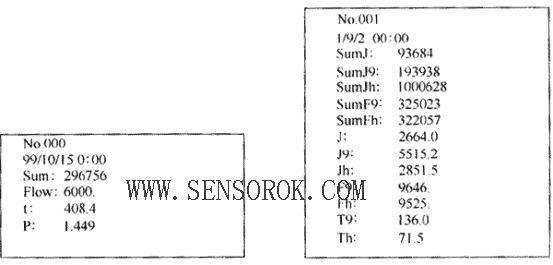

(8)打印功能    人们对流量显示仪表的打印功能要求都不高,一般只是记录某一时刻流量显示仪表所显示的当前示值。同时由于安装的原因,与流量显示仪表配用的打印机一般都是易于安装在仪表盘上的微型打印机,打印速度也不高,所以打印机同流量二次表之间用串行通信口连接,已能满足需要,这为仪表的设计和安装带来了方便。FC6000型仪表的典型打印格式如图7-10所示。其打印方式有定时打印、召唤打印和越限加速打印。

              (a)  蒸汽流量测量                    (b)双流量计方法热量测量

                         图7.10  流量测量典型打印格式

① 定时打印。这种打印方式须在菜单中的规定窗口指定打印起始时间(即一天中首次打印时间)和打印间隔时间(即首次打印后每隔多少时间打印一次)。

②召唤打印。操作人员根据需要,启动一下仪表面板上约定的按键,就可实现一次打印。
