7.4  同步显示器

7.4.1  用途与特点

  一套流量表测量得到的瞬时流量、累积流量示值在另一个地方同步显示出来，是人们很多年以前就有的主观愿望，也是计量管理、经营管理等活动中的一项客观需要。以前有人将这种二次仪表的示值作异地显示的仪表称作“三次仪表”，曾有不少使用模拟式仪表完成此项任务的例子，但是均不够理想，其原因一是误差大，二是传送的数据容量小。一直到计算机技术和通信技术进入仪表后，这一任务才得到圆满解决。

   要求将流量数据作异地同步显示的例子很多。例如贸易结算使用的流量数据，不仅供方需要掌握，而且需方也需要知道。增设一台同步显示器,将流量演算器中一切必要的数据如瞬时流量、累积流量、流体温度、流体压力甚至一些中间计算结果用通信的方法传送给同步显示器，就能满足这一要求。同步显示器具有流量演算器相同的面板，既可通过面板按键选择显示内容，又可自动循环显示。所显示的数据与流量演算器所显示的同名数据一字不差。

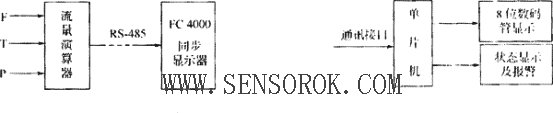

同步显示器与流量演算器之间的连接如图7-11所示。

   图7.11流量数据同步显示系统               图7.12 FC4000型仪表硬件结构框图

7.4.2 硬件结构

   FC4000型仪表是一台典型的单片机，其硬件结构比流量演算器简单，它无需过程通道，因为它的数据完全是由流量演算器经通信口传来的。其面板上的按键也不用作菜单设置，而仅用于显示内容切换。其硬件结构方框图见图7-12。
