10.2流量演算器与外部设备的通信(续2)

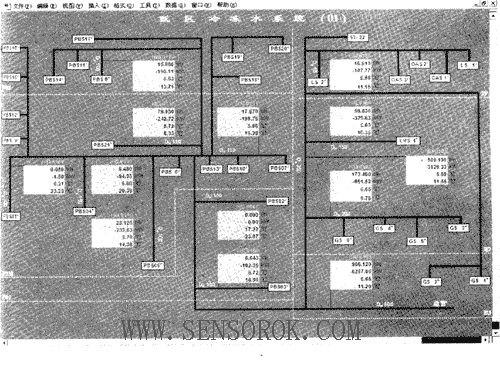

②动态流程图画面。从该幅画面可看出各检测控制点在流程中的位置及与流程之间的关系。每个检测控制点有一个数据显示窗口，显示代表该点主要特征的动态数据，数据还可以设置超限报警，用闪动的红色表示超限，以引起操作者注意。

图10.15所示为楼宇中的供热供冷系统典型画面，其中水平虚线表示楼层。

                      图10.15 动态流程图画面

③历史曲线画面。点击标题栏中的“历史曲线”按钮就可弹出关于历史曲线的对话框，在对话框中选择变量名和日期，确认后就显示相应检测点的历史曲线。点击画面中的“前一天”和“后一天”按钮，就可实现翻页。画面中的纵坐标是自动生成的，当某变量相对于标尺上限的相对值较小时，可自动改变标尺，使画面得以展开，以便清晰读数，如图10.16所示。

                     图10.16 历史曲线画面

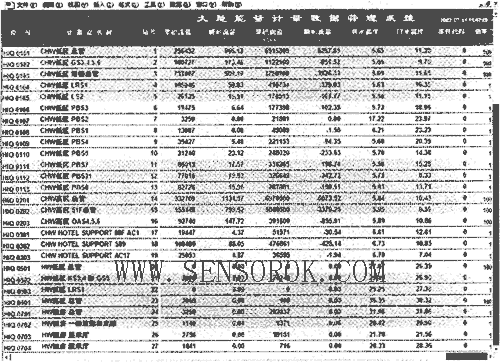

④数据画面。将各个检测控制点的关键数据当前值依次列表，可以在一幅画面中密集显示有关数据和状态，借助滚动条，可使表格向下延伸，从而可使整个系统的数据集中于一幅画面。画面中的数据数秒钟更新一次，可使操作人员及时了解最新信息，如图10.17所示。

                               图10.17 数据画面

⑤事件查询画面。前面所述的数据显示画面中有一列是显示每一个远程终端故障诊断结果的“事件代码”，代码为0时，该点正常，代码不为0时，则有事件发生。对每个代码的含义，有专门的定义,如果记不住其定义，则可点击“数据显示画面”中的“报警”按钮查询，对话框中用中文显示报警内容，如图10.18所示。

                     图10.18 事件查询画面

   ⑥历史数据抄录画面。系统中特别重要的数据为了确保不漏采不丢失，除了操作站进行实时采集外，远程终端装置内的海量存储器还将测量结果定时保存。例如，FC6000PLUS仪表内的海量存储器可以存储11520组最新数据，每组数据除了时间坐标外，还可有仪表的4个测量值。PC机因故漏采一段时间的数据（可从历史曲线中发现），可启动任何一副画面中的“历史数据抄录”按钮，去远程终端装置内的海量存储器抄录。从而用1：1冗余的方法提高数据的安全可靠性。

   操作方法如下：点击任何一幅画面中的“历史数据抄录”按钮，随即弹出对话框，再用画面中的选择条选中远程终端装置后，再键入抄录的起讫日期，在得到确认后，PC机即运用通信的方法去相应的海量存储器自动抄录历史数据，依次存放在数据库内相应的单元。

   ⑦报表画面。根据使用要求，报表可以很简单，也可以很丰富，除了日报表、月报表、年报表之外，还可以有平衡计算报表、管路损耗计算报表以及由用户提出表达式的各种技术经济效益分析报表等。

   每一幅报表都可自动生成，定时自动打印；也可按照程序安排，打印输出前由操作员先预览打印画面，启动“打印”按钮后，再打印输出。

   ⑧监控画面。监控画面是操作人员经远程终端对被控参数进行控制的界面。画面中显示被控参数的当前测量值、给定值、历史曲线，调节阀当前阀位、阀位给定值、阀位曲线以及位式阀和泵的开关状态等，典型画面如图10.19所示。

                          图10.20  操作记录画面

⑨操作记录画面。操作记录画面是为确保系统安全，明确操作责任而设计的。

在监控画面中，设置有操作按钮，当操作人员点击操作按钮后，画面随即弹出对话框，要求键入操作员自己的密码，当操作员的权限得到确认后，计算机就将本次操作登录在“操作记录”中,包括操作日期及时间，操作员代码和操作内容等。典型记录如图10.20所示。

（5）SCADA系统的联网  在图10.5所示的系统中，计算机经集线器（HUB）与局域网连接，这样，可将有限的画面在网上发布，便于调度部门、计量管理部门、生产计划部门和经理层使用。

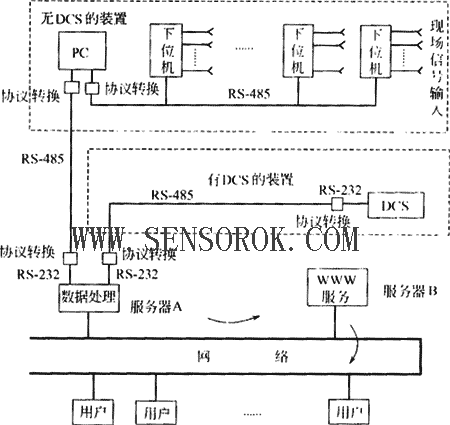

（6）信号来源的扩大   在图10.5所示的系统中，计算机所采集的数据直接来自远程终端，这是已投入运行的系统的通常做法。而在某些过程中，大量的信息已经进入DCS，如果充分利用这些信息，则可节约一大笔因增设远程终端装置和测量仪表而需要的开支。图10.21所示是直接采集与间接采集相结合的系统^[3]。

                          图10.21  混合数采系统

图中的信息来源有两个，一个是有DCS的装置，另一个是无DCS的装置。其中DCS和服务器A都有RS-232通信口，但因RS-232不适合远传，所以增设了两个RS-232/RS-485通信协议转换器，一个紧靠DCS,另一个紧靠服务器A。在不增设中继器的情况下，RS-485适合2km以内的传送距离。

在无DCS的装置，则用图10.5所示的系统采集数据，然后用PC机的另一个com口传送给服务器A,为了适应长距离传送，通信线中也设置了两个RS-232/RS-485通信转换器。数据在服务器A中进行处理，处理后的数据和画面经CGI程序发布到局域网上。网上的用户通过浏览器从UNIX服务器中调阅显示画面。

（7）数据更新周期的估算   在图10.5所示的系统中，数据实时采集的动态显示更新周期是一项重要指标，它不仅与待采集的数据量和通信速率有关，而且同远端的完好状况有关，同计算机本身的运算速度也有一定的关系，但不密切，因为计算机的运算速度现在已经做得相当高。
