基于差动自相关原理的气固两相流流速测量研究2004年9月 (1) 摘要 介绍了测量两相流流速的方法,该方法可以提高系统的抗干扰能力、稳定性和性价比;讨论了该方法的工作原理,并建立了一套模拟实际测量情况的测量系统。试验结果证明,基于差动自相关原理的测量方法是完全可行的。 0 引言 以相关原理为基础构成的互相关流速测量系统,采用不同原理的传感器来获取两相流动的流动噪声信号,经互相关处理后,求得离散相的平均流速,配以其他检测手段,即可以构成各相流体质量测量系统。它可以实现非接触测量,因而有很强的适应性,是实现气固两相流参数检测的一个强有力的技术手段。由于气固两相流所处的工业生产过程通常十分恶劣,如何提高系统的可靠性和抗干扰能力,成了相关测量技术进一步发展的关键问题。本文根据自相关的测量原理,利用差动自相关的测量方法,将其应用到气固两相流的测量系统中。由于它可以使系统的灵敏度、抗干扰能力和可靠性得到较大的提高,并且能够降低系统硬件设计的复杂性,因而有很强的实用意义。 1 差动自相关的理论基础 无论单相流还是两相流体,其内部都存在着各种各样钰流体状况有关的“噪声”,这种“噪声”来源于流体内部的“微团”运动。可以认为这种噪声符合于各态经历随机平稳过程

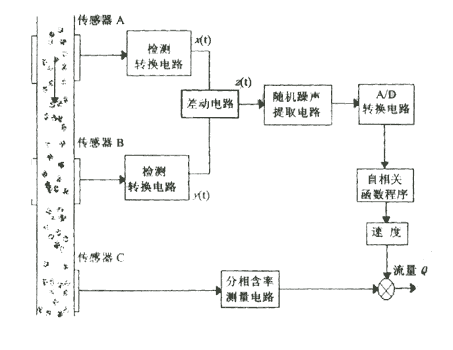

图1 自相关差动流速测量系统原理图 如果A、B传感器经转换电路得到的信号分别为 做差动后有: 式中: = = = 可见 式中: ① 减少了对系统对称性的要求,提高了整个系统的性价比。 互相关测量系统必须有两路独立的测量通道,要求两个通道有尽可能好的对称性,否则由外界引入的不对称畸变会使 ② 能够提高测量的灵敏度。 在被动式的传感器中,传感器本身的初始值很大,而信号引起的变化量小。这个初始值的存在使电路的方法倍数受到了很大的限制,从而影响了测量的的灵敏度。我们希望输出的信号仅仅反映流体流动引起的相对于传感器的变化量,为了克服初始值的影响,以往的电路通常采用D/A转换加入动态反馈的方法[2],但这一方面加大了电路的复杂性,另一方面受D/A转换速度的影响会使电路的动态特性受限。差动自相关的方法使两个传感器互为参照,从原理上抵消了初始值的影响,使输出信号只与扰动量有关,而且不会增加电路的复杂性。 ③极好的抗共模干扰的能力 基于差动原理的系统本身就有很好的抗共模干扰的能力,因此温度、振动等因素产生的共模干扰对差动自相关测量系统几乎不产生影响。 综上所述,差动自相关的测量方法在理论上完全成立,从特点分析可见,它可以很好地解决互相关在实用中所遇到的问题。 2 传感器的选择和设计 我们所要检测的对象是气固两相流,首先要求传感器不能破坏流体的流场,否则极易引起流体的堵塞。其次,由于气固两相流的工作环境恶劣,传感器必须具有高强度、耐高温、耐腐蚀和工作性能可靠的特点。电容传感器的工作原理简单、可靠,可以实现非接触测量而不破坏流体的流场,适合于恶劣条件下工作,且响应速度快。因此电容传感器成为一般气固两相流检测中最佳选择[3]。 电容传感器检测两相流流体流动噪声的原理在于电容传感器的两个极板之间的电容量随着在极板间流动的两相流流体混合物的介电常数变化而变化。因此,当两相流流体混合物在极板间流过时,尽管混合物中离散相的总体积的浓度不变,但离散相的局部浓度却对随着流体产生随机的变化,因而使电容传感器的总电容量将围绕着一个相应的平均值呈现随机起伏。 传感器的制作:试验管段为长100mm、内径80mm的金属管段,两对电容传感器制作于管的内壁,结构如图2所示。首先在管的内壁镀一层绝缘层,再用宽度

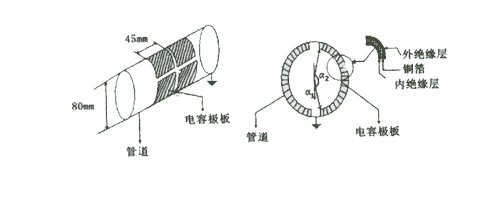

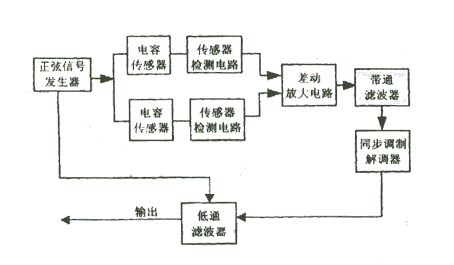

图2 传感器结构图 3 随机噪声提取电路的设计 由于施加在极板之间的电压值是有限的,被测流体在极板间流动时所引起的电容量变化十分微小,因此必须设计一种能克服初始电容影响的高灵敏度、高稳定性且固有噪声很低的电容检测电路。必须解决的另一个问题是分布电容的影响。分布电容一般来自于电极的引出电缆和屏蔽层。通常外部的分布电容比传感器的电容要大几百倍,如果不能克服外界分布电容的影响,根本就不能进行测量。因此在检测转换部分采用了基于电荷放大器原理的运算电容电路,它能克服分布电容的影响[4]。后部根据差动自相关的测量原理,检测部分之后直接对信号进行差动,电路总体框图如图3所示。 图3 测试电路框图 |
|
