电磁流量计传感器阴极保护、杂散电流强的管道上的安装和绝缘螺栓

（3）传感器安装在阴极保护管道上的接地

具有阴极防蚀保护的管道上传感器应与管道绝缘。传感器安装必须注意以下几点：（见图6－24）

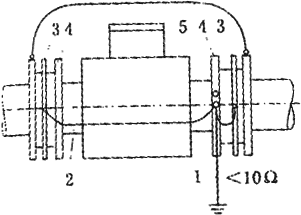

    图6－24 传感器在阴极保护管道上的安装

1－测量接地；2－接地导线（16mm²铜线）3－接地环；4－螺栓（绝缘的）；5－连接线（16mm²铜线）

①传感器必须与有阴极防蚀保护的管道绝缘，以保证流动介质中的电势不影响测量结果；

②传感器的两端面需装合适的接地环，传感器和接地环必须与管道法兰绝缘，两侧接地环应与传感器互相连接，而与管道间没有电气连接。

③两侧管道法兰用截面积为16mm²铜线绕过传感器连接起来；

④穿过法兰的连接螺栓应采用绝缘材料制造的衬套和垫圈，使螺栓与法兰隔离。（见图6－25）

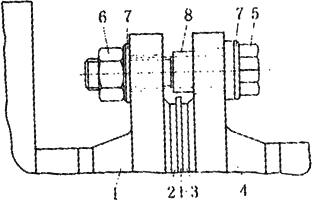

   图6－25 在阴极保护管道上的“绝缘”螺栓

E－接地环；1－传感器法兰；2－衬里（PTFE）；3－密封圈；4－管道法兰；5－螺栓；6－螺帽；7－垫圈；8－绝缘衬套

（4）传感器安装在管道杂散电流很强的场所

  在管道杂散电流很强的场合，例如测量电解槽附近的管道中电解液流量时，杂散电流将会引起严重的干扰。在这种情况下，可采用如图6－26所示的安装、接地方法。

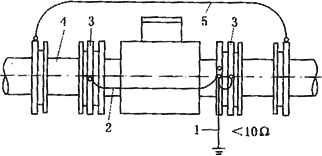

  图6－26 传感器在杂散电流很强的管道上安装

  1－测量接地；2－接地导线（16mm²铜线）；

  3－接地环；4－绝缘管道；5－连接线（16mm²铜线）

  在传感器两端各接上一段绝缘管道，传感器与绝缘管道之间安装接地环。与一般的安装、接地方法一样，接地环与传感器的法兰一并与接地良好的接地棒连接。而绝缘管道两侧的工艺管道另外用连接线短路。这样，漏电流主要从连接铜线分流短路，而从被测液体引入传感器信号回路的干扰就大大减小。

在安装环境有较强的漏电流和电场影响时，传感器必须单独接地。地线用总截面积不小于16mm2的多股铜线，连接在埋于一定深度的接地棒上。

（5）传感器与管道绝缘安装

如前文所提到在阴极保护管道和有强杂散电流管道上，传感器与管道间要采取电气绝缘的安装方法。有时候管道与流体间有较大极化电位时，也要采用传感器与管道电气绝缘的连接方式。
