电磁流量计试验点分布的采样校准实例

4.4.1参比环境条件

校准的参比环境大气条件应符合以下规范:

温度:20℃

相对湿度:65%

大气压力:101.3kPa

参比大气环境条件是:在任何其他环境条件下测得的数值都要通过计算来修正。已认识到在许多情况下不可能得到湿度修正系数,在这样的情况下,标准参比大气条件只考虑温度和压力。

这个大气条件与制造厂通常认同的正常参比工作条件相同。

4.4.2试验测量时环境条件的允许范围

试验测量时环境条件的允许范围列于表1。

任何试验期间允许的最大温度变化率是5℃/h。

                      表1

条件

允许范围

条件

允许范围

温度

相对湿度

4℃~35℃

35%~75%

大气压力

电磁场

86kPa~106kPa

若相关,要规定数值

4.4.3仲裁测量的标准环境条件

当对环境条件很敏感的参数调整到它们的标准大气值的修正系数未知时,并且根据表1中规定的环境条件允许的范围内所得测量结果不令人满意时,必须在严格控制的环境条件下进行重复测量。

为此,本标准规定仲裁测量的环境条件如表2。

表2

条件

公称值

允差

温度

相对湿度

大气压力

20℃

65%

86kPa~106kPa

±2℃

±5%

对于热带和亚热带地区或其他特殊的要求,仲裁测量的环境条件按照其他有关规定。

4.5试验期间正常校准条件

4.5.1参比值

参比值应该由制造厂规定。

4.5.2允差

表3所列电源的允差是适用的,除非用户与制造厂间另有规定更精确的允差。

                          表3

变量

允差

变量

允差

额定电压

额定频率

±1%

±1%

谐波失真

纹波

<5%(交流电)

<0.1%(直流电)

4.5.3连接电缆的参比条件

连接一次装置和二次装置的电缆不应比需要的更长,且必须符合制造厂的要求。

4.6信号输出

4.6.1模拟量

负载阻抗应是允许最大值和最小值的算术平均值,或者是制造厂规定的参比值。

4.6.2频率

负载阻抗应是允许的最小值。

4.7零位校核

为了校核流量计的零位,应使液体在一次装置中静止不动,且充满。

4.8 其他条件

不应存在影响测量结果的压力波动或脉动。

4.9流量计的校准——要求和方法

被试流量计以及有关的测试设备应达到稳定(即在任何试验开始之前,在稳定的环境条件下至少预热15min)。在预热期内,其输出应大约调整在输出范围的中间。要观察并记录可能影响试验结果的环境条件。

   除非另有规定,在试验前要将流量计的范围下限值和范围上限值的误差调整到最小值。

为了评定流量计系统在规定的流量范围内的性能,流量设置应该取几个试验点,它们约是量程的10%、25%、50%、75%、100%(见图8)。建议在每一个试验点上至少测量三次。

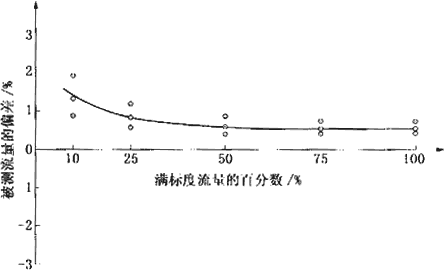

                 图8  表示试验点分布的采样校准实例

   根据每一次流量的读数应计算输出读数平均值,它与参比标准系统相对应的值之差即为本标准所指的误差。这误差即可用 输出量程的百分数表示,也可用被测流量的百分数表示。

   流量测量的不确定度应根据有关国家标准或ISO/TR5168和ISO/TR7066来评估。若设备内装有范围变换器,上述试验程序应分别对各自流量范围作试验,但各范围相应区间内读数的一致性,应采用变换范围作交叉校核。

5 影响量影响的评定

5.1 概述

要考虑两种类型的影响量,一种是影响流量计一次装置内的液体,一种是外部引起的。内部的影响包括液体温度是变化、流速分布和液体电导率的变化。

外部的影响包括温度、湿度和大气压力的变化,以及电源电流、电压或频率的变化。

除非另有规定,这些影响量应各个予以评定。方法是测定流量计输出与在参比条件下所得的结果的偏差。在试验过程中其他不予考查的条件应在参比值下保持不变。

除非另有规定,应在相当液体在1m/s的流速下对一次装置和接在公共电源上的二次装置作评定。若二次装置设定的流速范围可以调整,则应设定在2m/s处。

输出(模拟量)负载阻抗应该是由制造厂推荐的最大值。

5.2内部影响

5.2.1液体温度

液体温度变化的影响应在不同的液体温度时测定,而流量计的环境温度保持不变。温度范围应与在参比试验条件下的温度有明显的不同,以便清楚地表明温度的影响,而且在每一种情况下应有充足的时间以便达到稳定状态的条件。试验时应测量由液体温度变化引起的范围下限值和量程的稳态变化。影响应以输出量程的百分数表示。试验的具体细节须经制造厂同意(见4.3)。
