第六节 流量测量值与应用参比值不符的检查和采取措施(1)

                    一、故障原因

电磁流量计流量测量值与应用参比值测量不符的故障原因,大体可归纳以下六个方面。

(1)转换器设定值不正确;

(2)传感器安装位置不妥,未满管或液体中含有气泡;

(3)未处理好信号电缆或使用过程中电缆绝缘下降;

(4)传感器上游流动状态不符合要求;

(5)传感器极间电阻变化或电极绝缘下降;

(6)所测量管系存在未纳入考核的流入/流出值。

                   二、比对的参照系

在检查本身故障现象之前,首先要评估与电磁流量计测量流量比对的所谓实际流量(即各参照系推导出来的参比流量)的准确性和正确性。人们用作参照流量从以下三个方面获得:

(1)从流程系统的物料平衡,即进入系统的量与流出系统的量之间作比较;

(2)与其他流量测量值之间的比对,如与水池容器的体积或外夹装式超声流量计的流量相比较;

(3)与历史测量值相比较。

流程现场工艺运行人员按这些参照系,根据他们的经验提出流量仪表测量值不准确的看法,仪表工程师要了解与分析运行人员作出判断的依据过程和数据,了解流程必要时去现场勘察,确认其正确后才作下一步检查。

    现例举用得较多的夹装式超声流量计作比对参照时,准确性评估中的几点常见失误。(1)作流量计算时,由于没有实际检查测量管段的外径和壁厚,仅按所查得钢管规格表中名义尺寸代入,由于外径和壁厚,仅按所查得钢管规格表中名义尺寸代入,由于外径和管壁的允差,带来流通面积的计算误差。例如DN200~DN500无缝热轧钢管流通面积可能相差±(3.4~3.2)%;即使外径用圆周法实例而壁厚未测而用名义尺寸,流通面积也可能相差±(1.25~1)%。(2)在现场测量声波传播距离如有(1~2)%误差,即会给流量测量带来(1~2)%的误差。(3)没有计入水泥衬里层厚度,旧管锈蚀层或污积层厚度。

又如水厂经常用清水池体积作比对参照,需要评估水池面积的准确性。由于在计算水池面积时经常发生仅按设计图或竣工突数据,而未按计量要求丈量,所以必要会带来误差;还有可能未减去水池中隔墙、管线所占去的体积,以及旁路管线输出/输入的体积而出现的误差。另外,还要确认在试验时间内阀门是否密封等等,均应作复核评估。

          三、检查程序

图7-6所示是检查电磁流量计测量流量与实际流量不符的流程。先按流程全面考虑作初步调查和判断,然后再逐项细致检查和试排除故障。流程所列检查顺序的先后原则是:(1)可经观察或询问了解而毋须作较大操作的在前,即先易后难;(2)按过去现场检查修经验,出现频度较高今后出现概率较高者在前;(3)检查本身的先后要求。若经初步调查确认是后几项故障原因,亦可提高作细致检查。

          四、故障检查和采取措施

本节分别讨论图7-6所示的几个方面故障原因检查和采取措施。

1.符合转换器设定值和检查零点、满度值

检查流程图第1项。首先检查相配套传感器和转换器的编号是否对号。当代大部分电磁流量计在制造厂实流校准后在传感器名牌(或/和随表附《使用说明书》,标明校准的仪表常数,并在所配套的转换器内设定好。因此,新安装的仪表调试前首先要复核仪表常数,或者传感器编号和转换器编号是否配对。因为这类失配的事件经常发生,还需复核口径、量程和计量单位等设定值。

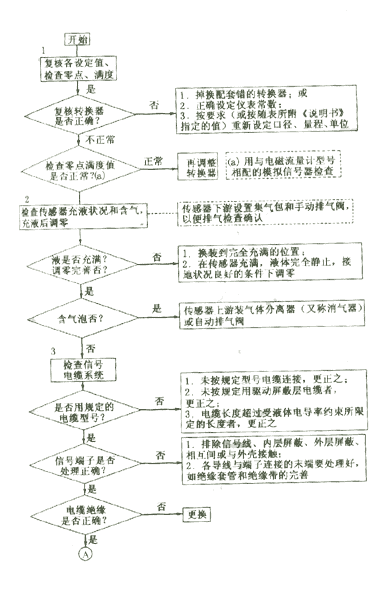

      图7-6  电磁流量计测量值与应用参比值不符检查流程

相关文章联接
流量测量值与应用参比值不符的检查和采取措施(2)
输出晃动检查和采取措施
零点不稳定检查和采取措施
