4.4冷量和热量计量两用的计量表

有些楼宇,暖通专业设计的空调热交换器只有一个,冬季通入热水供热,夏季通入冷冻水供冷,其系统如图4.11所示。从图中可看出,切换一个阀门就可以从供热改为供冷。而热量计量的表计要冷热两用。

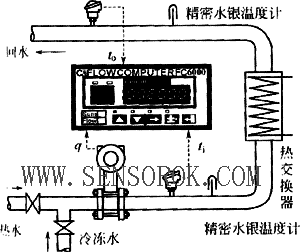

图4.11供热和供冷两用的系统

   其实,有些热量表的设计中已经考虑到冷热两用。当供热时,供水温度高于回水温度,仪表显示的温差和热流量为正值,其单位为kj/h或MJ/h、GJ/h,其累积值为MJ、GJ或Kw·h。当供冷时,供水温度低于回水温度,仪表显示的温差和热流量为负值。但是热能和冷能都为正值,这是为了防止从供热改为供冷后,累积数字倒走。另外,可编程热量(冷量)表除了能显示上面的数据之外还能显示供水温度、回水温度、温差、瞬时流量、累积流量等参数。

  氟塑料内衬电磁流量传感器应用须特别防止管道负压。正压管系有时也会出现负压,例如被测液体温度高于室温的管系,关闭传感器上下游截止阀停止运行后,流体冷却收缩也会形成负压,解决此问题的简单方法是在传感器附近装设单向阀(止逆阀),如图4.12所示。

图4.12用止逆阀防止管内负压

1、4-截止阀;2-传感器;3-止逆阀

                         4.5其他流体的热量计量

  4.5.1道生液的热量计量

在工业生产过程中,道生液供热是一种常见的高温加热手段,其简单流程如图4.13所示。

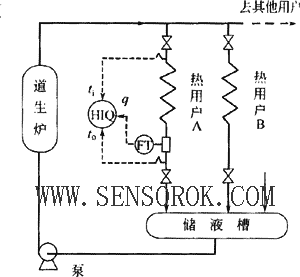

图4.13道生供热及热量计量系统

道生液的热量计可按式(4.8)计算,道生液的平均比热容c以及密度随温度变化的关系由工艺专业提供详细数据,处理后写入热量表。

道生液的温度较高,流量测量仪表选用孔板流量计和高温型涡街流量计较适宜,但要特别注意安全,防止泄露。

4.5.2气体热交换器热量计量

   在工业生产过程中,气体热交换器常被用来回收热量,如锅炉及工业炉窑中的的空气预热器是利用锅炉烟气加热一次风,硫酸生产流程中的沸腾炉余热被用来加热余热锅炉。气体的热量计量都可采用式(4.8)计算,由流量计测出气体质量流量,由工艺专业提供平均比热容数据,然后连通进口温度和出口温度信号,由热量表计算热量值。
