4.3冷冻水的冷量计量

随着大型楼宇和现代化建筑物的增多,供冷系统获得了高速发展,工业以及其他行业对冷量的需要也促进了集中供冷事业的发展。集中供冷就是动力厂(站)用冷媒体(一般为淡水和盐水)将冷冻机所制冷量供给用户。为了对制冷设备的运行进行管理和核算,对用户所耗冷量进行结算,需要对有关节点进行冷量计量。

4.3.1 淡水冷冻水的冷量计量

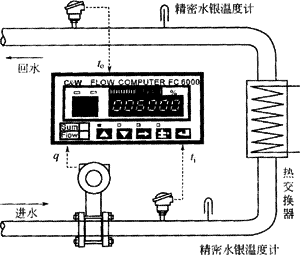

图4.7淡水冷冻水冷量计量系统

(1)冷冻水测温问题 空调用冷冻水的供回水温差大多数设计为5~6℃,但是在季节更替或调节不当时,温差小于3℃,这就对温度测量的准确度提出了极其高的要求,这时温度测量结果如果引起温差出现0.2℃的误差,就将导致冷量测量误差大于6.6℃R,这是很可观的数字。而0.2℃误差测温系统,又是很容易产生的,因为温差测量不仅包含两个温度传感器,而且包含热量表(冷量表)的两个温度输入通道。为了提高温差测量精确度,下面的几个实用方法可供采用。

  1. 选用高精确度温度传感器。如A级铂热电阻,名义精确度可达±0.2%。
  2. 一个计量点的供回水温度采用配对温度传感器。
  3. 将热量表(冷量表)的测温分辨率提高到0.01~0.02℃。
  4. 在热量表(冷量表)内分别设置供水温度和回水温度误差校正(也称传感器校正SC)功能,以便在配校出现误差时,予以校正。
  5. 将热量表(冷量表)同供水温度传感器及回水温度传感器仪器配套校正。
  6. 在供回水温度传感器安装点附近的管道上各开一个深度足够、管径合适的校验口,插入同一根标准水银温度计,以便对温度示值进行核查,以避免仪表安装环节及其他环节引入大的误差。

(2)比焓与压力的关系 淡水的比焓是温度的函数,同时又受水压的影响,附录D列出了两个不同压力条件下焓值随水温变化的表格。对于流量值较大的测量对象,不应忽略压力的影响。

4.3.2盐水冷冻水的冷量计量

(4.8)

式中 棗热流量,kj/h;

棗供回水温差,℃;

c棗冷媒体平均比热容,kj/(kg·℃);

qm棗质量流量,kg/h。

(3)仪表选型应能耐盐水腐蚀 因为盐水对不锈钢等材质都有腐蚀,所以测温套管以及流量计与盐水接触的部分都应能耐盐水腐蚀。
