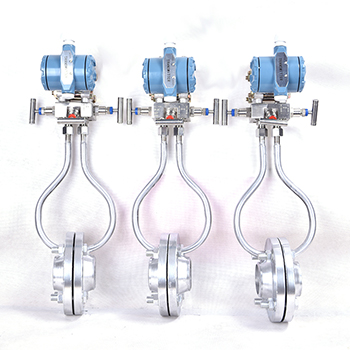

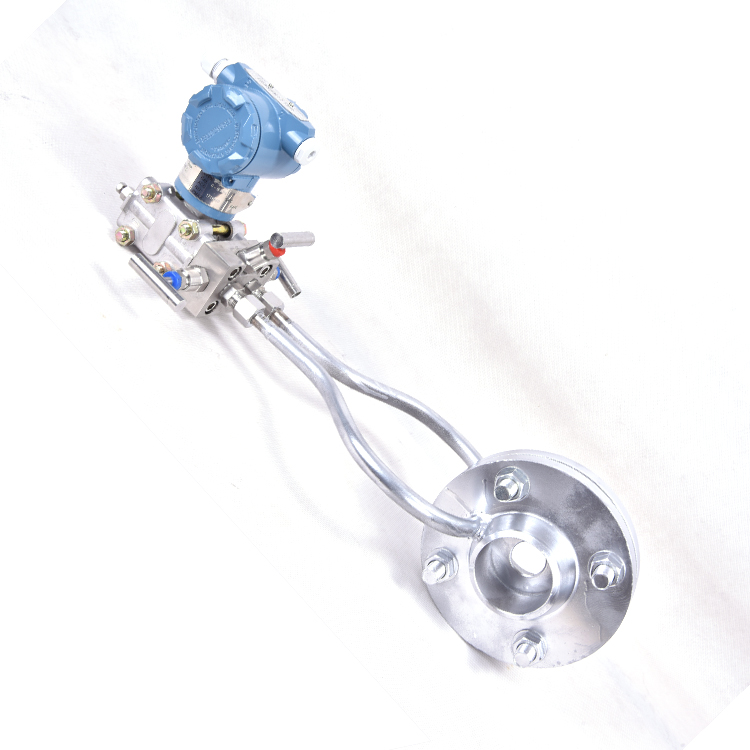

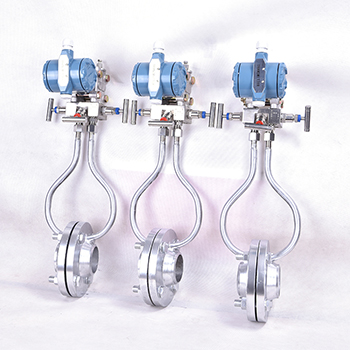

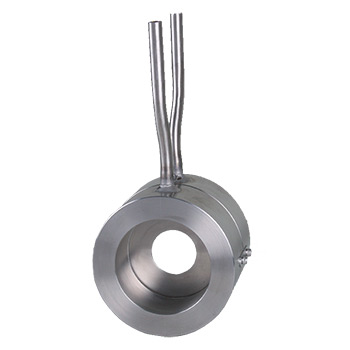

一体化孔板流量计-可用于多种工况介质测量

LGK一体化孔板流量计主要特色功能:
★不锈钢管道阻流部件,压力损失可低。
★可以测量绝大部分的介质流量。
★多参数显示:显示流量和差压和压力。
★可根据用户需要在线更改流量量程。
★测量精度高,测量范围宽可达1:10,满足贸易结算要求。
★可选焊接式结构,可测量高温高压介质流量测量。

孔板流量计可以测量污水介质 孔板流量计可以测量硫酸介质 孔板流量计可以测量盐酸介质 孔板流量计可以测量纸浆等浆液类介质 孔板流量计可以测量液碱等碱性介质 孔板流量计可以测量供暖热水
孔板流量计可以测量气体流量 孔板流量计可以测量蒸汽流量 孔板流量计可以测量导热油等油类 孔板流量计可以测量不导电的醇类液体 孔板流量计可以测量氢氟酸,不耐王水腐蚀 孔板流量计可以测量不导电的纯水介质

产品介绍安装与使用孔板流量计选型工作原理产品问答

孔板流量计可测量各类腐蚀性酸类介质的流量和碱性介质的流量。

     一体化节流式流量计和差压变送器做成一体。差压变送器与流量显示设备通过模拟信号(4~20mA)或数字信号(HART协议)的通讯,构成流量测量系统。本系统采用数字一体化节流式流量计通讯方式(HART协议)流量测量范围可达10:1或更宽。一体化节流式流量计继承了节流式介质适应好(液体、气体、蒸汽通用),无运动部件,无需实际标定(可采用几何测量方法进行干校验)、耐高温高压、耐冲击不易变形等优点。同时本系统设计了防冻式隔离器,仪表部需保温、伴热及冷凝器,使结构更为合理,便于安装,大大减少了维护量。 由于采用防冻式隔离器大大缩短了引压管长度,故障率低,动态特性好
    配置普通差压变送器和普通流量显示设备的一体化节流式流量计在流量或管道工况发生变化时,在不更换节流件的情况下,采用《LG-94-01版节流装置设计计算机管理软件》重新计算出流出系数C、可膨胀系数ε、满度差压值(或满度流量值),重新修改流量显示设备的设置和调整差压变送器量程。配置智能型差压变送器的一体化节流式流量计,可实现宽量程检测。流量测量可达10:1或更宽。

一体化孔板流量计主要技术参数

公称口径
节流件材质
精度等级
外壳材料
流速范围
介质温度
额定压力
连接法兰
法兰材质
外壳材质
输出信号
电缆接口
防护等级
防爆等级
安装型式
电源电压
功耗
DN15-DN2000
Mo2Ti,Hc,Hb,Ta,Pt,SUS304,SUS316
±1.0%,±1.5%(按口径,介质分)
碳钢,不锈钢,12cr1MoV等
0.2~11m/s可选
25℃~800℃
0.25Mpa-60Mpa
按国标GB9115-88(DIN2051,BS4504)
碳钢、不锈钢
碳钢、不锈钢
4-20mA电流、0-1kHz频率、RS485
PG10
传感器:IP65、IP67、IP68
Exmdib IIBT4
一体型/分体型
185VAC-265VAC,18VDC-36VDC
≤0.5W

孔板流量计的结构:

节流件:标准孔板、标准喷嘴、长径喷嘴、1/4圆孔板、双重孔板、偏心孔板、圆缺孔板、锥形入口孔板等 取压装置:环室、取压法兰、夹持环、导压管等 连接法兰(国家标准、各种标准及其它设计部门的法兰) 、紧固件。 测量管。

孔板流量计的安装要求:对直管段的要求一般是是前10D后5D,因此在选购孔板流量计时一定要根据流量计的现场工矿情况来选择适合现场工矿的流量计。

充满管道的流体,当它们流经管道内的节流装置时,流束将在节流装置的节流件处形成局部收缩,从而使流速增加。

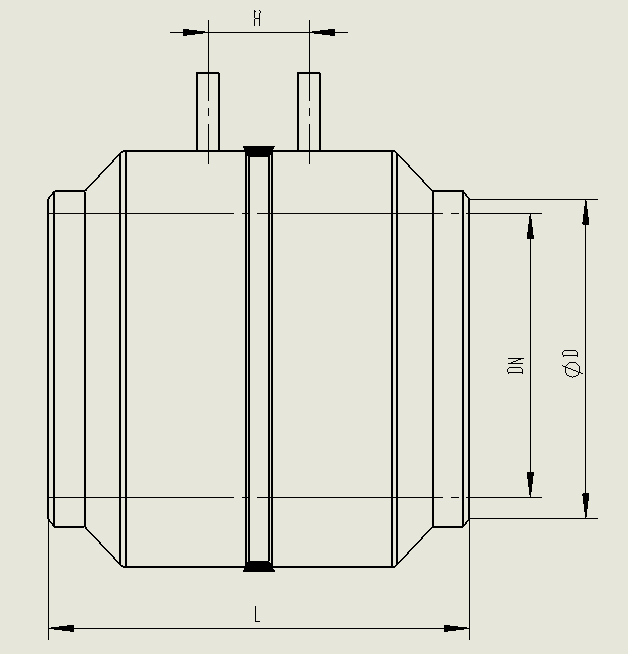

焊接式孔板流量计外形尺寸图

电磁流量法兰连接外型连接尺寸示意图

DN(mm)

L(mm)

D(mm)

H(mm)

重量(kg)

15

150

22

55

10

20

150

25

55

10

25

150

32

55

10

32

150

38

55

10

40

160

46

55

12

50

180

57

55

13

65

200

76

55

14

80

200

89

58

15

100

220

108

60

20

125

250

133

62

22

150

260

159

63

25

200

270

219

66

40

250

300

273

70

60

300

330

329

72

70

350

350

373

75

80

400

360

430

78

90

450

380

480

80

110

500

450

530

82

130

600

420

640

85

150

700

500

740

88

175

800

550

850

90

200



孔板流量计安装注意事项

    节流装置的安装和适用于下列管段和管件有关:节流件上游侧第一阻力件、第二阻力件,节流件下右侧第一阻力件,从节流件上游第二阻力件到下游第一阻力件之间的管段以及差压讯号管路等。主要是需要根据测量介质选择合适的引压管测量方式以及足够长度的前后直管段。

孔板流量知识问答

问:孔板流量计有什么优缺点?

孔板流量计优点有:

1:传感器结构简单,没有可动部件,是流量计中运行能耗较低的仪表之一。

2:可测量脏污介质、腐蚀性介质以及悬浊性液固两相流的流量。比如测量纸浆的流量。

3:孔板流量计是最经典的流量仪表,只需要经过干标定就可以用来测量各种介质的流量。

4:孔板流量计输出信号只与管道平均流速平方成正比,测量范围很宽。

5:孔板流量计无机械惯性,可测量正反向的流量。

6:可测量高温高压介质的流量,如高温烟气,高温高压蒸汽。

孔板流量计的缺点有:

1:相比电磁流量计等安装要求较高

2:相比电磁流量计压力损失较大点

3:精度较高,造价较高,配套组件较多



问:孔板流量计有几种连接方式?

答:孔板流量计一般采用焊接式,也有采用法兰连接和法兰卡装的方式。



问:孔板流量计供电电源有哪几种?功耗有多大?

答:孔板流量计无需供电,配套的差压变送器供电电源使用24V直流供电两种。正常工作时孔板流量计功耗在0.5W以内。





问:液体密度或者浓度的变化影响孔板流量计测量结果吗?

答:介质浓度或者密度的变化会影响孔板流量计测量得到的质量流量值。但可以通过温度补偿修正。





问:孔板流量计的信号的传输距离是多少?

答:分体式表头和传感器之间的最长距离应控制在100米以内。RS485通讯在100米以内。4-20mA电流输出最多可达1000米。RS232通讯只能控制在5米以内。





问:孔板流量计应该多长时间校验一次?

答:如果测量介质不是脏污介质,不会有附着于管壁的情况,可以长期正常使用,不需要校验。否则最好定期清理管壁,一般两到四年一次为宜。





问:孔板流量计防水吗?性能如何?

答:孔板流量计无需电源,是防水的。
