LBK型靶式流量开关






LBK型靶式流量开关采用靶式流量传感器,可用于水冷却系统和其他流体回路,该流量开关设定值可调,用户可以根据需要自行调整。
LBK型靶式流量开关结构运动件采用不锈钢材料,防止运动部件锈蚀,保证使用寿命。
LBK型靶式流量开关接头为KGI"型圆锥管罗纹,安装接口高度一般为25mm,根据现场使用情况的不同,也可增加长度,并可以在大口径管道低流速的情况下,用增加靶片面积的方法进行流体控制。

主要技术指标:
环境温度:5-50℃
安装管道:1"以上
耐压:≤1.6Mpa
触点容量:AC250V 3A
转换触点一付,有常开和常闭两种
介质温度:5~120℃

求信靶式流量开关的图片,说明和介绍,关于流量开关的图片

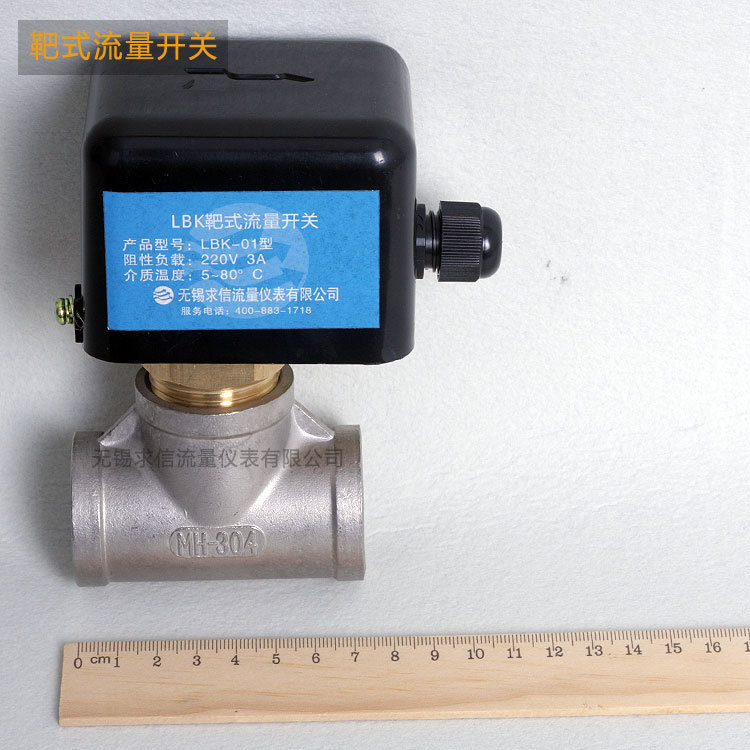

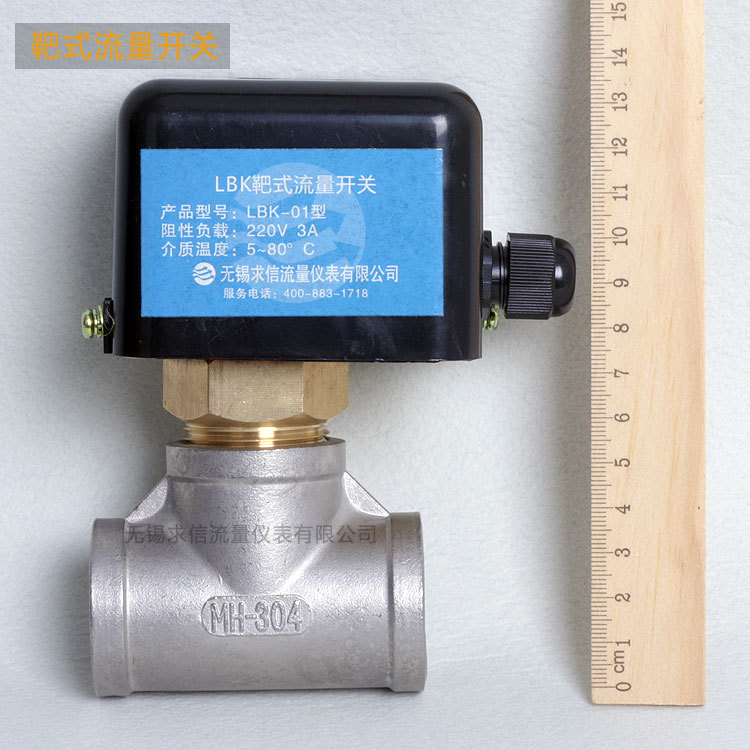

靶式流量开关的外形和长度尺寸

靶式流量开关配套304的三通,高度尺寸

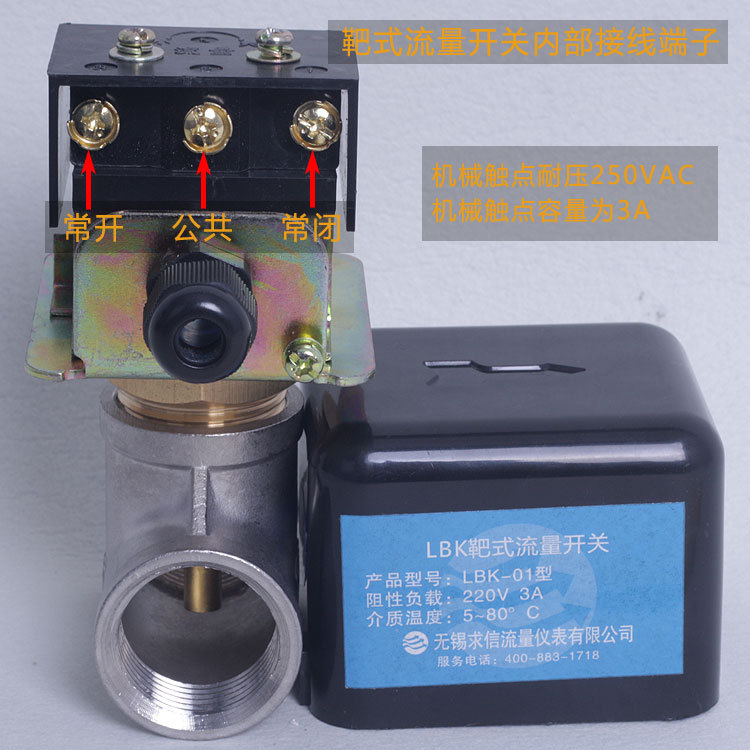

靶式流量开关继电器输出的接线方法和示意图

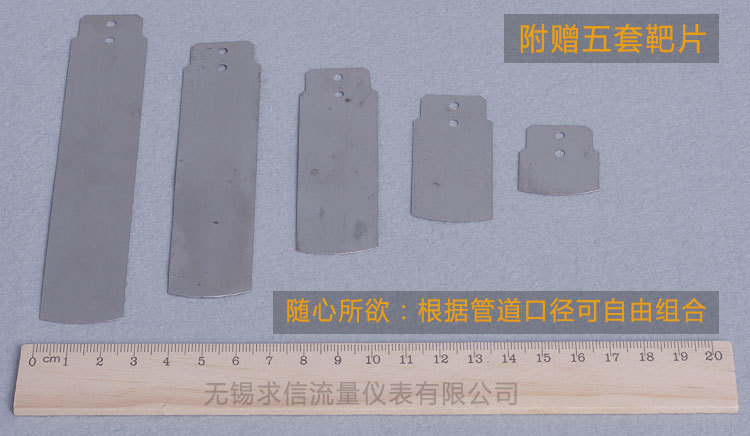

靶式流量开关配套的靶片尺寸



规格型号

单位:立方/小时

管道与靶片

最小流量

最大流量

切换差

重复性误差

管道直径

靶片号码

25

1#

1.2

2.88

8

1.1

32

1#

2.04

6

10

2.6

40

1#

3.9

9.6

14

3.3

50

1#

7.2

16.8

26

6.4

65

1#

12.6

33

18



80

1#

22.8

45

20



50

2#

2.4

8.4

18

4.0

65

2#

6.6

20.4

15



80

2#

10.8

28.2

12



100

2#

21

55.2

20



80

3#

6.9

13.2

20



100

3#

12.6

35.4

20



125

3#

22.8

72

40



150

3#

33

108

80
