电磁流量计水平、低于管道、下游有背压的安装、安装的电极轴方向和位置

四、安装位置和流动方向

传感器安装方向可水平、垂直或倾斜。

1．水平安装

工艺管道水平敷设的很多，所以传感器水平安装的居多。在水平安装时，应注意传感器两电极轴线的连线平行于地平线，如图6－13所示。这样，如果介质中含有气泡，或者产生沉淀时，不至于造成转换器输入端开路等现象，见图6－14（a）。如果传感器的两电极轴线与水平线垂直的话，位于下面的电极容易沾污，被沉积物遮盖，而位于上面的电极容易被气泡瞬间遮住，见图6－14（b）。这些现象都会使仪表产生偏差和输出晃动等故障。

         图6－13  水平安装

       图6－14 水平安装时的电极轴方向

电磁流量计工作时，始终要求测量管内充满被测介质。水平安装时，为了确保这一点，必要时传感器安装位置的标高可以略低于管道的标高，如图6－15，或使传感器的下游具有足够的背压，如图6－16。

        图6－15传感器低于管道的安装

       图6－16 传感器下游有背压的安装

对于被测介质容易产生结垢或沉积，而流量传感器不能垂直安装的情况，我们可以采用口径比管道小的传感器和异径管来安装，以提高传感器测量管内流体流速的办法防止结垢、沉积。

2．垂直安装

在测量液固两相介质的流量时，选择传感器能垂直安装的管道比较妥当。其理由为：一可以防止液固两相介质在流速较低时产生两相分布的不均匀或相分离，以减小由此引起的附加误差；二可以使传感器四周的衬里磨损比较均匀。总之，垂直安装对液固两相（或含有少量小气泡的，也不会像水平安装那样积聚气泡）流体不仅可以提高测量准确度，而且延长了传感器的使用寿命。

在垂直安装时，流动方向应该自下而上，这样才能确保传感器始终充满介质。假如流体是自上而下流动，一旦生产不稳定，管道内就有可能产生空管，使传感器处于负压状态。

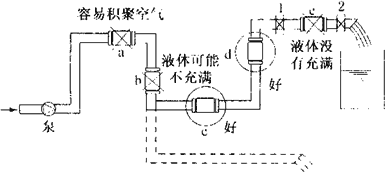

推荐的安装位置如图6－17中c、d所示。

             图6－17 传感器安装位置

不管是水平安装或是垂直安装，在连续生产的工艺管道上，为了不影响生产，便于仪表维修拆装，传感器尽可能采用与原先主工艺管道并联安装（旁路管）的方式，特别对有严重污染要经常清洗的液体。图6－18所示是传感器不卸下，在线清洗的安装实例。在主工艺管道上装截止阀1，在传感器两端分别安装截止阀2、3、4为电磁流量传感器。这样，一旦传感器发生故障必须拆下来时，只要打开阀门1，关闭阀门2、3，然后进行拆装，产生仍能照常进行。需要进行清洗时，我们只要打开阀门1、关闭传感器两端的阀门2、3，打开清洗口盲板，就可以在不中断生产运行下进行清洗。
