电磁流量计U状平面双弯管、S状立体双弯管、立体双弯管的影响

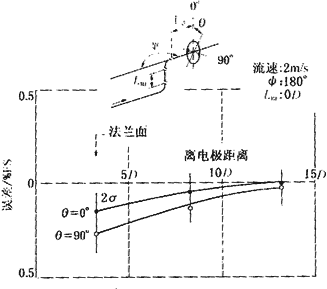

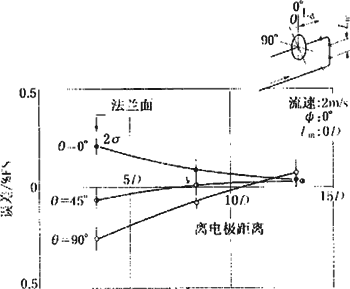

            图6－10 U状平面双弯管影响

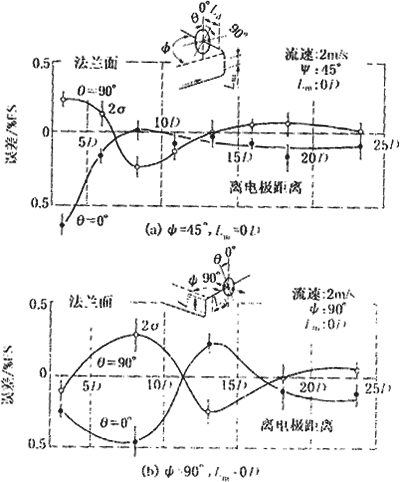

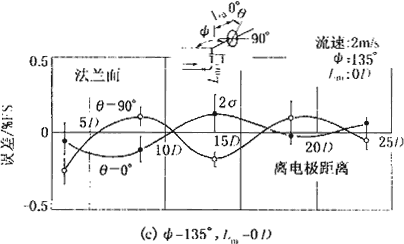

           图6－11  S状平面双弯管影响

                图6－12 立体双弯管影响

         图6－12－1  立体双弯管影响（续）

相关文章联接
	电磁流量计闸阀、蝶阀、单弯管的影响
	电磁流量计水平、低于管道、下游有背压的安装、安装的电极轴方向和位置
	电磁流量计清洗管道的连接、大口径传感器、传感器在地下污水管道中的安装

无锡求信流量仪表有限公司文字整理

以上资料由《流量测量节流装置设计手册》、《流量测量仪表应用技巧》、《电磁流量计》、《自动化仪表》等书籍和杂志提供，感谢作者和编辑的辛勤劳动。如有不便之处，请告知。
