电磁流量计质量时间法校准装置和串联校准图

                  二、质量-时间法

本方法与容积-时间法相仿,仅用精确的衡器代替标准容器,如图8-4所示。因衡器的精度高(一般为10-5),所以质量-时间法的校准精度要比容积-时间法更高些,可以在0.02%~0.05%之间。

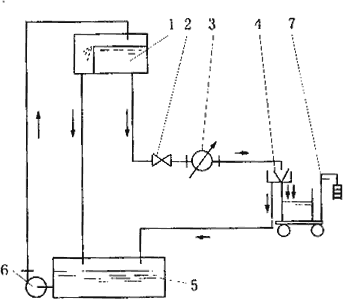

       图8-4 质量-时间法流量校准装置示意图

1-正压容器;2-阀;3-被检流量计;4-换向器;5-下水池;6-泵;7-标准衡器

电磁流量计测量的是体积流量。在装置上用水进行重量-时间法校准时要考虑密度变化的影响和浮力修正问题。流量可按下式计算



式中   W——衡器称得的水重量,kg;

       ——水的密度,kg/l;

        t——测量时间(水流入衡器的时间),s;

        * ——空气浮力修正系数:



式中   ——空气的密度,kg/m3

       ——水的密度,kg/m3

       ——砝码材料密度,kg/m3

                 表8-1  水在不同温度时的密度

温度/(℃)

5

6

7

8

9

10

11

12

密度/(kg/l)

0.99996

0.99994

0.99990

0.99985

0.99978

0.99970

0.99960

0.99950

温度/(℃)

13

14

15

16

17

18

19

20

密度/(kg/l)

0.99938

0.99924

0.99910

0.99894

0.99877

0.99859

0.99840

0.99820

温度/(℃)

21

22

23

24

25

26

27

28

密度/(kg/l)

0.99799

0.99777

0.99754

0.99729

0.99704

0.99678

0.99651

0.99623

温度/(℃)

29

30

31

32

33

34



密度/(kg/l)

0.99594

0.99565

0.99534

0.99502

0.99470

0.99437



本类装置是精确度最高的装置。因液体静止时称重,管路系统没有任何机械连接,不受流动的动力影响。可采用高精确度的称重设备,如精确度0.01%~0.005%的标准衡器。装置的精确度一般为0.05%~0.1%,最高可达0.02%。

               三、标准表比较法

上述两种标定方法的设备都比较复杂,投资较大,不是每一个单位都有条件设置的。采用标准表比较法就较为简单方便。

本方法是用精确度高一等级的标准流量计与被校验流量仪表串联,流体同时流过二者,比较二者的示值,确定被检表的误差,达到校准的目的。

这种方法费用最省,操作简单,也有制成流动车装式标准表校准设备的。本方法近年来为国内各界重视和认可,国家技术监督局制作了相应的“检定规程”,颁布有JJG643-94《标准表法流量标准装置检定规程》。

装置准确度应不低于被检表准确度的1/2。标准表的前后直管段,一般不小于同类型普通表直管段的长度,被校表的前后直管段,应满足该表说明书要求。标准表与被校表之间连接管段的容积,在满足直管段要求的条件下应尽量小。流量调节阀一般应安装在表的下游侧,调节性能要稳定。

图8-5所示是通用的一台标准流量计(通常为涡轮流量计或电磁流量计)与被校准流量计串联校准图。

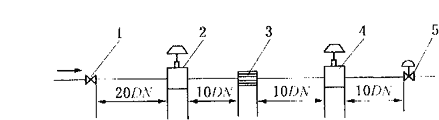

                       图8-5  串联校准图

   1-截止阀;2-被校流量计;3-流动调整器;4-标准流量计,5-流量调节阀

被校准流量计2装在标准流量计4的上游,中间装有流动调整器3,流量调节阀5装在标准流量计4的后直管段10DN后,通过流量调节阀5调节流体的流量到所需要的值。如标准流量计不用涡轮流量计而用电磁流量计校准电磁流量计,则毋需装流动调整器3,被校准流量计前和两流量计间直管段长度均可缩短为10DN。
