4.2热水热量的计量

在采暖供热系统中，热水是使用最广的载热液体。由于用途的差异和设计的不同，供水温度常用的有60℃、90℃和130℃等几个等级。水的品种有淡水和地热水，其中地热水温度不能自由决定，但也要载60℃以上才有使用价值。

由于供热量的规模大小不等，测量系统的设计和仪表的选型差异也很大，其中，动力厂有时用双流量计系统，终端用户一般采用单流量计系统。

4.2.1双流量计系统

双流量计系统的系统如图4.4所示，其测量原理是分别计算供水热量和回水热量，其差值即为测量结果。表达式为

（4.4）

hi=f(ti)

ho=f(to)

式中qmi棗供水质量流量，kg/h；

hi棗供水比焓，kg/kg；

ti棗供水温度，℃；

qmo棗回水质量流量，kg/h；

ho棗回水比焓，kj/kg；

to棗回水温度，℃。

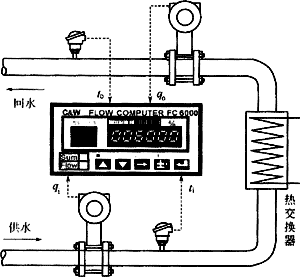

图4.4 双流量计热量计量系统

水比焓与温度的关系见本书附录D。

在这个系统中，用两台流量计分别测量供回水流量是为了监视热水损失情况。因为在寒冷地区，一个采暖季节覆盖的时间长，热水除了采暖之用外，在生活其他方面也有广泛的用途，因此，回水的损失很严重。如果不对其进行计量和管理，不仅损失了大量热量，而且损失了淡水。

这种系统适用于大用户。由于一个计量点需装两个流量计，因此投资比单流量计系统明显增大。

4.2.2 单流量计系统

单流量计热量计量系统是假定回水流量与供水流量相等，然后计算其热流量，或者在此基础上再以供用双方协议的方式对回水损失作补偿。

单流量计热量计量系统的热流量计算方法有两种，一种是基于载热液体的质量流量测量，另一种是基于载热热液体的体积流量测量。

1. 基于质量流量的计算公式 基于质量流量的计算公式，其系统如图4.5所示。

（4.5）

式中 qm棗热水质量流量，kg/h；

其余符号同式（4.4）。

其中,流量计位置既可在热交换器进口处，也可在出口处。

（2）基于体积流量的计算公式 基于体积流量的计算公式，其系统如图4.6所示。其中，流量计位置应在热交换回路的出口处，否则应进行密度修正。

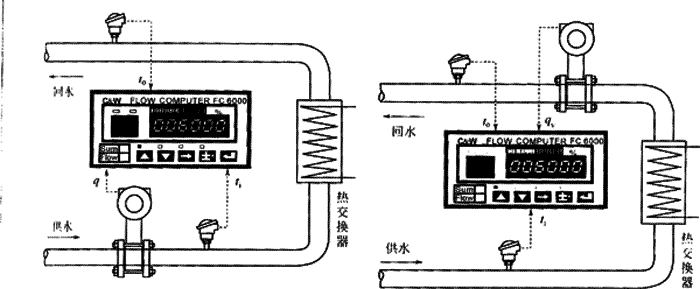

图4.5 基于质量流量的热量计量系统 图4.6基于体积流量的热量计量系统

式中 qv棗载热液体流过的体积流量，m³/h；

棗热交换回路中载热液体入口处和出口处的温度，℃；

k棗热系数，它是载热液体相应进口温度、出口温度和压力的函数，kW·h/(m³·℃)。
