电磁流量计闸阀、蝶阀、单弯管的影响

三、阀门开度和弯管的影响

   在传感器上游有未全部打开的阀门或弯管等会引起流体流速分布畸变,破坏了流体流速的轴对称。非轴对称流对测量的影响有多大?日本工业规格电磁流量计标准JIS  B7554-1993的解说部分例示了DN50电磁流量计在其上游侧不同位置Ld安装闸阀、蝶阀、弯管时的测量误差。

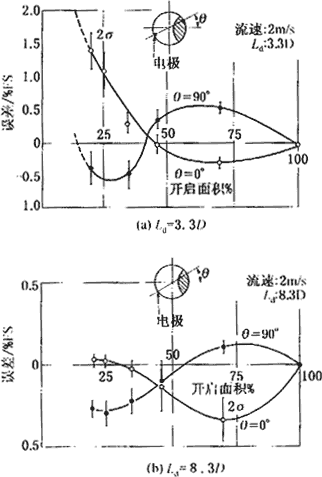

图6-7所示是闸阀不同的开度产生的测量误差,从图可看出,在传感器前后安装全部开启的闸阀时,电磁流量计的测量准确度不会受到大的影响。

              图6-7 闸阀影响

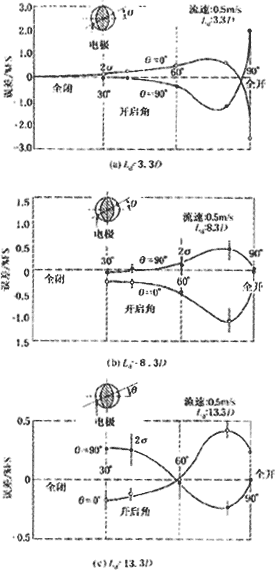

图6-8所示是蝶阀不同的开度产生的测量误差。

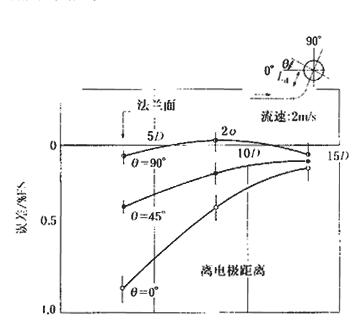

图6-9所示是单弯管弯曲平面和电极轴间为0°、45°、90°三种安装方向,且直管段长度为3.3D、8.3D和13.3D时的误差。

图6-10,6-11分别是平面双弯管U字状布置和S字状布置时的误差,两弯管间无直管段,即Lm=0。

图6-12所示是立体双90°弯管。第二弯管弯曲平面与第一弯管弯曲平面夹角

         图6-8蝶阀影响

         图6-9  单弯管影响

相关文章联接
电磁流量计闸阀、弯管、误差、电极位置
电磁流量计U状平面双弯管、S状立体双弯管、立体双弯管的影响
电磁流量计水平、低于管道、下游有背压的安装、安装的电极轴方向和位置







无锡求信流量仪表有限公司文字整理

以上资料由《流量测量节流装置设计手册》、《流量测量仪表应用技巧》、《电磁流量计》、《自动化仪表》等书籍和杂志提供,感谢作者和编辑的辛勤劳动。如有不便之处,请告知。
